HDMI弯头有哪些类型？技术特点与选购指南

90° 弯头 HDMI 线分为上弯、下弯、左弯、右弯四种，很多施工人员选型时容易搞混弯向。本文介绍 HDMI 弯头技术原理、四种弯头适用场景以及选型避坑要点，帮助工程布线正确选用直角 HDMI 线材。很多人在壁挂电视、机柜布线、嵌入式设备安装时，都会遇到HDMI直头线材突出、顶壳无法安装的难题。HDMI弯头作为高清布线常用配件，很好解决狭小空间接线痛点。下面从产品分类、技术原理、场景选型等方面详细介绍。

一、什么是HDMI弯头

HDMI弯头，也叫90度HDMI直角线，是针对狭小空间布线设计的专用高清连接配件。普通直头HDMI插头插接后会直线伸出，在电视背板、工控一体机、嵌入式屏、密集机柜等场景容易顶墙、顶壳，导致无法安装。弯头HDMI将出线角度改为90度，有效节省安装空间，同时减少线材硬性弯折，保护接口与线路。

二、HDMI弯头常见分类与结构差异

1、按弯折方向分类

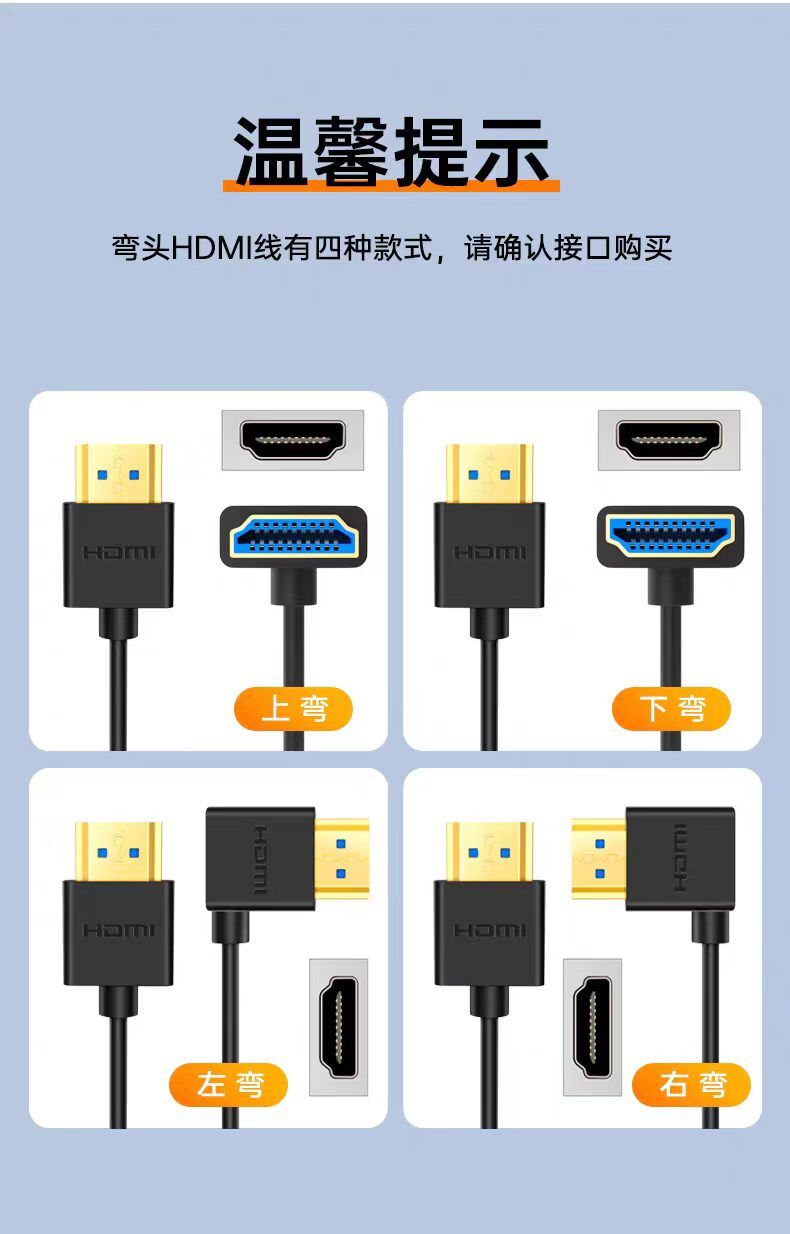

根据设备接口位置不同，HDMI弯头分为上弯、下弯、左弯、右弯四种，也是工程选型最容易出错的地方。

• 上弯：接入母口后线材向上出线，适配设备底部接口、壁挂电视下置接口。
• 下弯：接入母口后线材向下出线，适合设备顶部接口、吊顶设备布线。
• 左弯：正对母口触点，线材向左出线，适合右侧空间狭窄场景。
• 右弯：正对母口触点，线材向右出线，适合左侧空间受限场景。

选型重点：所有弯向判断必须正对设备HDMI母口触点，不可手拿公头判断。

2、按HDMI版本规格分类

不同版本决定传输画质与刷新率，选型需要匹配设备参数：

• HDMI1.4：支持4K@30Hz，适用于普通显示设备、监控屏幕。
• HDMI2.0：18Gbps带宽，支持4K@60Hz，主流家用电视、显示器通用。
• HDMI2.1：48Gbps超高带宽，支持8K@60Hz、4K@120Hz，适配电竞主机、高端影音设备。

3、一体式弯头线与分体转接头区别

一体式弯头HDMI线：插头与线材一体成型，内部线路稳定、阻抗均衡，长期固定布线不衰减，适合工程、家装固定安装。

分体式直角转接头：体积小巧、拆装灵活，但多一处对接节点，长期使用或8K高刷场景容易出现信号不稳定，更适合临时调试使用。

三、HDMI弯头核心技术优势

1、杜绝线材死折，延长使用寿命

狭小空间使用直头HDMI会强行折出线材死角，内部铜芯、屏蔽层长期受压容易断裂，出现闪屏、黑屏、信号断断续续。弯头结构将弯折转移到接头内部，线材保持平直状态。

2、阻抗稳定，高清传输不衰减

HDMI为高速差分信号，对100Ω阻抗精度要求极高。优质弯头采用圆弧缓弯工艺，不会破坏线路结构，保证4K、8K高清画面稳定输出。

3、减轻接口受力，保护设备母口

直头线材长期垂拉会压迫HDMI母口，导致接口松动、脱焊。弯头改变出线角度，分散拉力，有效保护电视、工控机接口。

四、不同场景选型方法

• 壁挂电视、家用显示器：选用HDMI2.0一体式弯头，根据背板间隙选择上下左右弯向。
• 电竞主机、高刷显示器：必须选用正规HDMI2.1弯头，保障高刷、高清传输。
• 工控设备、广告机、机柜：优先金属屏蔽款，抗干扰、适合长期运行。
• 临时测试、频繁拆装：可使用分体式HDMI直角转接头。

五、选购与安装避坑指南

• 禁止以公头视角判断弯向，必须以设备母口视角为准；
• 高画质、高刷设备不要使用廉价劣质弯头，容易花屏、闪屏；
• 接口密集设备需提前测量间距，防止弯头外壳遮挡USB、电源接口；
• 长距离、高规格传输优先一体式弯头线，不建议使用分体转接头。

六、总结

HDMI弯头不只是简单改变出线角度，更是工程布线中提升稳定性、保护设备的关键配件。四种弯向、三种版本、两种结构各有优势，根据使用场景、分辨率和安装空间精准选型，才能发挥高清线材的最佳传输效果。
